QT-6201DA伺服卧式拉力试验机（五工位）

产品技术参数：

一、概  述



 QT-6201DA伺服式卧式拉力试验机测试过程中采用全数字化力量、位移、速度三闭环控制，采用交流伺服马达及控制驱动系统，配合美国高精度传感器加台湾上银精密滚珠丝杆传动，以达到传动效率与性噪比最佳效果。



本试验机可安装五个力量传感器，配合谦通高科技智能软件，可达到五个传感器同时使用，并且测试数据可同时显示在电脑软件上，操作无误差，方便好用；并可根据用户需要调节传感器距离，测试十二栅电池片剥离强度。



 本试验机专业用于太阳能行业电池片180度剥离强度试验，卧式结构省空间，操作方便；五工位同时拉伸可减少人工操作及节约测试时间，也可单一测试一工位或两工位，数据不受影响且保证精准度。



本机采用电脑控制，专业测试程序用于数据分析处理，结合高分辨率力量采集传感器及高精数据处理芯片，呈现于客户直观的的性能曲线及客户要求的处理后数据值使更直观准确了解产品性能，从而提高产品质量。



本机为专业为电池片焊接点拉伸设计使用的测试仪器，其软件功能特色有:

1、 软件操作界面设计合理、简洁明了；配方编辑、更新更加人性化；

2、 机台配备标准铝合金机架，无需单独放置在桌子上且符合160-175mm身高人员操作，

高度可适度调节；

3、 测试速度0.05-3000mm/min之间可任调；

4、 机器只需单人既可操作，五条栅带可同时拉伸，一片电池片单面只需＜2分钟时间即可测试完成；

5、 测试软件可自动生成测试数据，可选择Word、Excel、PDF格式打印；

6、 历史查询内按照查询条件具备查询数据记录≥400个，有单独数据库可对接公司其他电脑；

7、 应力单位可显示N、 N/mm；

8、 剥离过程中由于焊带存在的反向拉力导致的实时负值，系统自动屏蔽，不显示；

9、 测试结果可显示峰值、中位数、最大值、最小值、平均值，不良率百分比及焊接点比例；

10、 增加区间拉力平均值计算、中位数方法可选择性（积分计算、取点计算）；

11、 Excel导出结果，增加可选择性拉力效果判定（OK/NG）；

12、 增加拉力区间取值每段以某个值为起始点取大区间，以大区间的中心为中心向两边延伸；

13、 定位移为取值区间，进行中位数或者平均值取值；

14、 软件有单独数据库，可保存多组数据，且在不同电脑上查看；

15、 留有6通道升级空间（需收费）。







二、技术规格：

1、  最大试验力：5kg；

2、  试验机准确度等级：0.5级；

3、  试验力测量范围：0.2%—100%FS；

4、  试验力示值相对误差：示值的±1%以内；

5、  试验力分辨力：最大试验力的1/±300000（全程分辨力不变）；

6、  位移示值相对误差：示值的±0.5%以内；

7、  位移分辨力：0.001mm；

8、  力控速率调节范围：0.1-5%FS/S；

9、  力控速率相对误差：设定值的±1%以内；

10、  横梁速度调节范围：0.05—3000mm/min；

11、  横梁速度相对误差：设定值1%以内；

12、  恒力、恒变形、恒位移控制范围：0.5%--100%FS；

13、  恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内；

14、  最大拉伸行程：380mm；

15、 有效试验宽度：230mm；

16、  主机外型尺寸（长×宽×高）：1000*550*950mm；

17、  电源：220V  50Hz  400W；

18、  主机重量：约140kg。



三、控制及数据处理软件功能特色：

1、 先进的芯片集成技术，专业设计的数据采集放大系统，具有集成度高、稳定可靠、使用方便等优点。控制软件能实现自动求取抗拉强度、屈服强度、断裂强度、弹性模量、延伸率等检测数据，开放式公式编辑能自动计算试验过程中任一指定点的力、应力、位移、变形等数据结果。对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求。

2、 控制方式：定速度、定位移、定荷重等控制方式可选；

3、 可自动保存数据到数据库，可显示中位数、平均值等参数；

4、 自动清零：试验开始后，测量系统自动调零；

5、 自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确度；

6、 自动存盘：试验数据和试验条件自动存盘，杜绝因忘记存盘而引起的数据丢失；

7、 批量试验：对相同参数的试样，一次设定后可顺次完成一批试验；

8、 显示方式：数据与曲线随试验过程动态显示；

9、 曲线遍历：试验完成后，可对曲线进行再分析，用鼠标找出试验曲线上各点对应的数据；

10、 曲线选择：可选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

11、 单位切换：力量单位：（g、kg、N、lb）、应力单位：（kg/mm2、N/mm2、Mpa、lbf/in2）位移单位：（m、mm、in）

12、 试验报告：可按用户要求的格式对试验报告进行编程和打印，并可导出EXCEL文件；

13、 安全保护：超过最大负荷的2～10%时，自动实现安全保护；

14、 可自动检测、计算试样的机械性能指标，也可人工干预分析过程，根据相关标准的要求对自动分析结果进行修正，以提高数据的准确度；





四、随机标准配件：

1、荷重传感器：美国高精度荷重元5kg 五个；

2、测试治具：含180°剥离测试治具 一套；

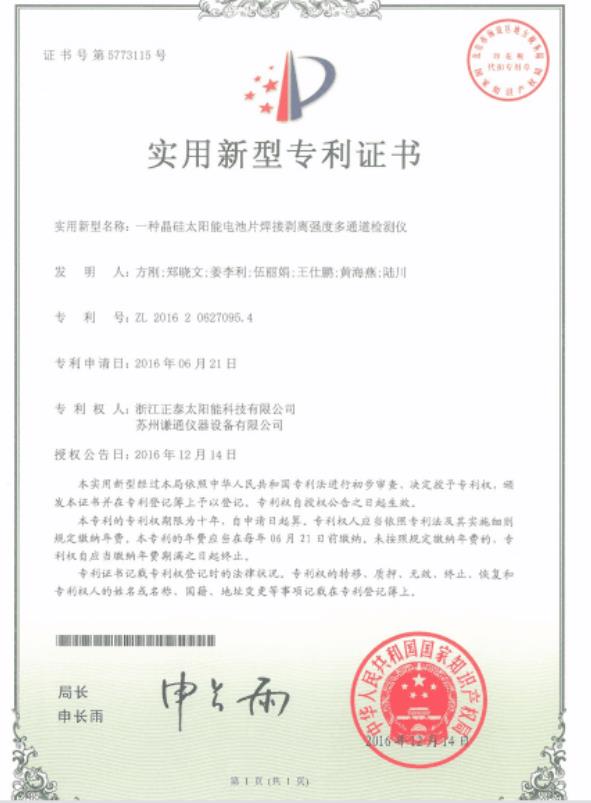

五：专利证书：

六：产品配置清单



编号		名    称	规格	品牌	数量
标 准 配 置	01	力量传感器	50N	美国柯力	五个
	02	铝合金工作台	铝合金工作台	苏州谦通	一台
	03	位移感应系统	2000Hz	OMRON专业定制	一个
	04	动力系统	0.4kW 伺服电机	台湾台达	一套
	05	动力控制器	0.4kW 伺服驱动器	台湾台达	一套
	06	减速机	台湾高精度行星减速机	台湾贝玛特	一套
	07	导轨	直线导轨	台湾上银	一套
	08	传动轴承	精密滚子轴承	瑞典SKF	四套
	09	控制电器	自动化控制组件	日本OMRON	一套
	10	安全防护	全进口PC板安全防护门	苏州谦通	一套
	11	控制主板	QT621 64位全闭环测量控制主板	苏州谦通	一套
	12	测试软件	QT620五工位英文/中文简体/繁体三合一版本	苏州谦通	一套
	13	测试治具	电池片180°剥离测试治具	苏州谦通	一套
软件操作	14	分析电脑	联想扬天商用台式机（4G+500G内存. 独显 DVD+21寸显示屏）	中国联想	一套
随 机 文 件	15	操作说明书		苏州谦通	一份
	16	出厂检测报告书		苏州谦通	一份
	17	质量保证书		苏州谦通	一份
	18	出厂配备清单		苏州谦通	一份
